Qual è la procedura di calibrazione per le apparecchiature di test dei filtri?

La calibrazione è un processo cruciale per garantire l'accuratezza e l'affidabilità delle apparecchiature di test dei filtri. In qualità di fornitore di apparecchiature per il test dei filtri, ho visto in prima persona come una corretta calibrazione possa migliorare o distruggere la qualità dei test dei filtri. In questo blog ti guiderò attraverso la procedura di calibrazione per le apparecchiature di test dei filtri, condividendo alcuni approfondimenti e suggerimenti lungo il percorso.

Perché la calibrazione è importante

Prima di immergerci nella procedura di calibrazione, parliamo del motivo per cui è così importante. L'apparecchiatura per test dei filtri viene utilizzata per misurare vari parametri dei filtri, come l'efficienza di filtrazione, la capacità di trattenere la polvere e la caduta di pressione. Queste misurazioni sono fondamentali per determinare le prestazioni e la qualità dei filtri, che vengono utilizzati in un'ampia gamma di applicazioni, dai motori automobilistici ai sistemi di purificazione dell'aria industriali.

Se l'apparecchiatura di prova non è calibrata correttamente, le misurazioni fornite potrebbero essere imprecise, portando a conclusioni errate sulle prestazioni del filtro. Ciò può comportare l’utilizzo di filtri scadenti in applicazioni critiche, con conseguenze gravi, come la riduzione della durata delle apparecchiature, l’aumento dei costi di manutenzione e persino rischi per la sicurezza.

Preparazione pre-calibrazione

Il primo passo nella procedura di calibrazione è preparare l'attrezzatura di prova e l'ambiente di calibrazione. Ecco cosa devi fare:

1. Ispezionare l'attrezzatura: Controllare l'attrezzatura per il test del filtro per eventuali danni visibili o usura. Assicurarsi che tutti i componenti siano in buone condizioni di funzionamento, inclusi sensori, valvole, pompe e tubi. Se si notano problemi, riparare o sostituire le parti danneggiate prima di procedere con la calibrazione.
2. Pulisci l'attrezzatura: pulire accuratamente l'attrezzatura di test per rimuovere polvere, detriti o contaminanti che potrebbero influenzare i risultati della calibrazione. Utilizzare detergenti adeguati e seguire le istruzioni del produttore.
3. Configurare l'ambiente di calibrazione: L'ambiente di calibrazione deve essere stabile e privo di fattori esterni che potrebbero influenzare le misurazioni, come fluttuazioni di temperatura, vibrazioni e interferenze elettromagnetiche. Assicurarsi che la temperatura e l'umidità rientrino nell'intervallo specificato per la calibrazione.

Calibrazione dei sensori

I sensori nelle apparecchiature di prova dei filtri sono responsabili della misurazione di vari parametri, come pressione, portata e concentrazione di particelle. La calibrazione di questi sensori è essenziale per misurazioni accurate. Ecco come è possibile calibrare alcuni sensori comuni:

Sensori di pressione

1. Calibrazione zero: Innanzitutto, assicurarsi che il sensore di pressione sia a pressione zero. Questo di solito può essere fatto chiudendo tutte le valvole e assicurandosi che non ci sia flusso nel sistema. Quindi, regolare l'offset zero del sensore di pressione secondo le istruzioni del produttore.
2. Calibrazione dell'intervallo: Applicare una pressione nota al sensore utilizzando una fonte di pressione calibrata. Confrontare la lettura del sensore di pressione con il valore di pressione noto. Se c'è una differenza, regolare l'intervallo del sensore finché la lettura non corrisponde alla pressione nota.

Sensori di flusso

1. Calibrazione con un flussometro di riferimento: Utilizzare un flussometro di riferimento calibrato per misurare la portata nel sistema. Confrontare la lettura del sensore di flusso nell'apparecchiatura di prova con la lettura del flussometro di riferimento. Regolare le impostazioni di calibrazione del sensore di flusso finché le due letture non corrispondono.
2. Verifica la linearità: Misurare la portata in diversi punti all'interno del campo operativo del sensore di flusso. Tracciare i valori misurati rispetto alle portate effettive per verificare la linearità. Se sono presenti non linearità, regolare di conseguenza la calibrazione.

Sensori di concentrazione di particelle

1. Calibrazione con standard di particelle certificati: Utilizzare standard di particelle certificati con concentrazioni di particelle note per calibrare il sensore di concentrazione di particelle. Introdurre gli standard delle particelle nell'apparecchiatura di prova e confrontare la lettura del sensore con la concentrazione nota. Regolare i parametri di calibrazione del sensore secondo necessità.
2. Verificare l'efficienza del conteggio: Controllare l'efficienza di conteggio del sensore di concentrazione delle particelle confrontando i suoi risultati con un metodo di riferimento. Apportare le modifiche necessarie per garantire un conteggio accurato delle particelle.

Calibrazione dei dispositivi di controllo del flusso

I dispositivi di controllo del flusso, come valvole e pompe, svolgono un ruolo cruciale nel mantenere una portata stabile durante il test dei filtri. La calibrazione di questi dispositivi è importante per risultati di test coerenti e accurati.

Valvole

1. Calibrazione della portata: Utilizzare un flussometro per misurare la portata attraverso la valvola a diverse aperture della valvola. Creare una curva di calibrazione che mostri la relazione tra l'apertura della valvola e la portata. Questa curva può essere utilizzata per controllare accuratamente la portata durante il test del filtro.
2. Controllo delle perdite: Controllare eventuali perdite della valvola chiudendola completamente e monitorando la pressione a valle. Se si verifica un aumento di pressione, ciò indica una perdita e potrebbe essere necessario riparare o sostituire la valvola.

Pompe

1. Calibrazione della portata e della pressione: Utilizzare un flussometro e un sensore di pressione per misurare la portata e la pressione generata dalla pompa in diverse condizioni di funzionamento. Confrontare i valori misurati con le specifiche della pompa. Regola le impostazioni della pompa, come velocità o pressione, per garantire un controllo accurato della portata e della pressione.
2. Verifica delle prestazioni della pompa: Controllare le prestazioni della pompa nel tempo per assicurarsi che rimanga stabile. Monitorare la portata e la pressione durante il funzionamento prolungato e cercare eventuali segni di degrado.

Calibrazione a livello di sistema

Dopo aver calibrato i singoli componenti, è importante eseguire una calibrazione a livello di sistema per garantire che l'intera attrezzatura per il test dei filtri funzioni correttamente insieme.

1. Test integrati: Condurre una serie di test integrati utilizzando un filtro di riferimento con caratteristiche prestazionali note. Misurare l'efficienza di filtrazione, la capacità di trattenere la polvere e la caduta di pressione del filtro di riferimento utilizzando l'apparecchiatura di prova calibrata. Confrontare i risultati con i valori noti del filtro di riferimento. In caso di discrepanze, regolare la calibrazione del sistema nel suo insieme.
2. Test di ripetibilità: eseguire più test sul filtro di riferimento per verificare la ripetibilità dei risultati del test. La variazione tra i risultati del test deve rientrare in un intervallo accettabile. Se la ripetibilità è scarsa, rivalutare la calibrazione dei singoli componenti e la configurazione del sistema.

Documentazione e tenuta dei registri

La documentazione adeguata è una parte importante della procedura di calibrazione. Conservare registrazioni dettagliate del processo di calibrazione, inclusa la data di calibrazione, i risultati della calibrazione, l'attrezzatura utilizzata e qualsiasi regolazione apportata. Questa documentazione può essere utilizzata per scopi di controllo qualità, conformità normativa e riferimento futuro.

Conclusione

La calibrazione delle apparecchiature per il test dei filtri è un processo complesso ma essenziale per garantire test dei filtri accurati e affidabili. Seguendo i passaggi descritti in questo blog, puoi assicurarti che la tua attrezzatura per il test dei filtri sia calibrata correttamente e fornisca risultati coerenti e accurati.

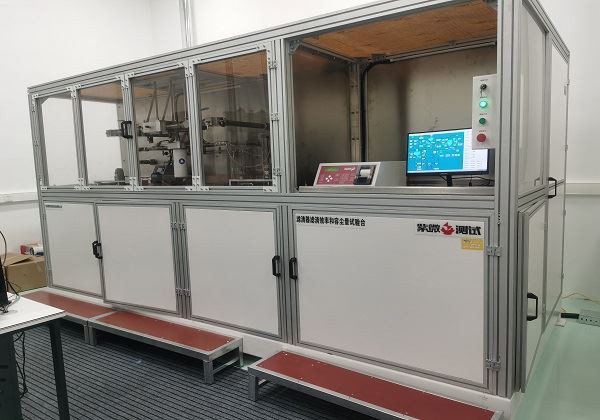

Se sei alla ricerca di apparecchiature per test di filtri di alta qualità, abbiamo quello che fa per te. Offriamo una vasta gamma di apparecchiature per test di filtri, incluso ilBanco di prova per l'efficienza della filtrazione del filtro dell'olio e il trattenimento della polvere,Banco prova vibrazioni filtri, EBanco prova filtri aria. Le nostre apparecchiature sono progettate per soddisfare i più elevati standard di precisione e affidabilità e forniamo calibrazione completa e supporto post-vendita.

Se sei interessato a saperne di più sulle nostre apparecchiature per il test dei filtri o hai domande sul processo di calibrazione, non esitare a contattarci. Siamo qui per aiutarti a fare la scelta giusta per le tue esigenze di test dei filtri e garantire che la tua attrezzatura sia sempre in condizioni ottimali.
